Modulo conversor de voltaje a corriente

Conversor voltaje a corriente

Descripcion:

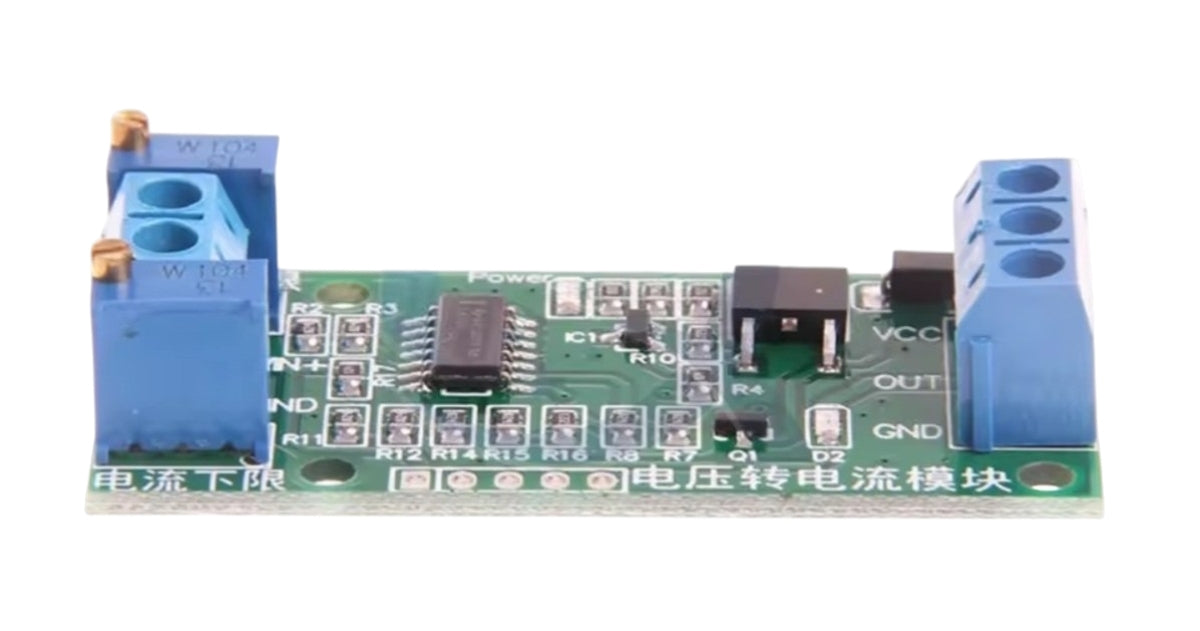

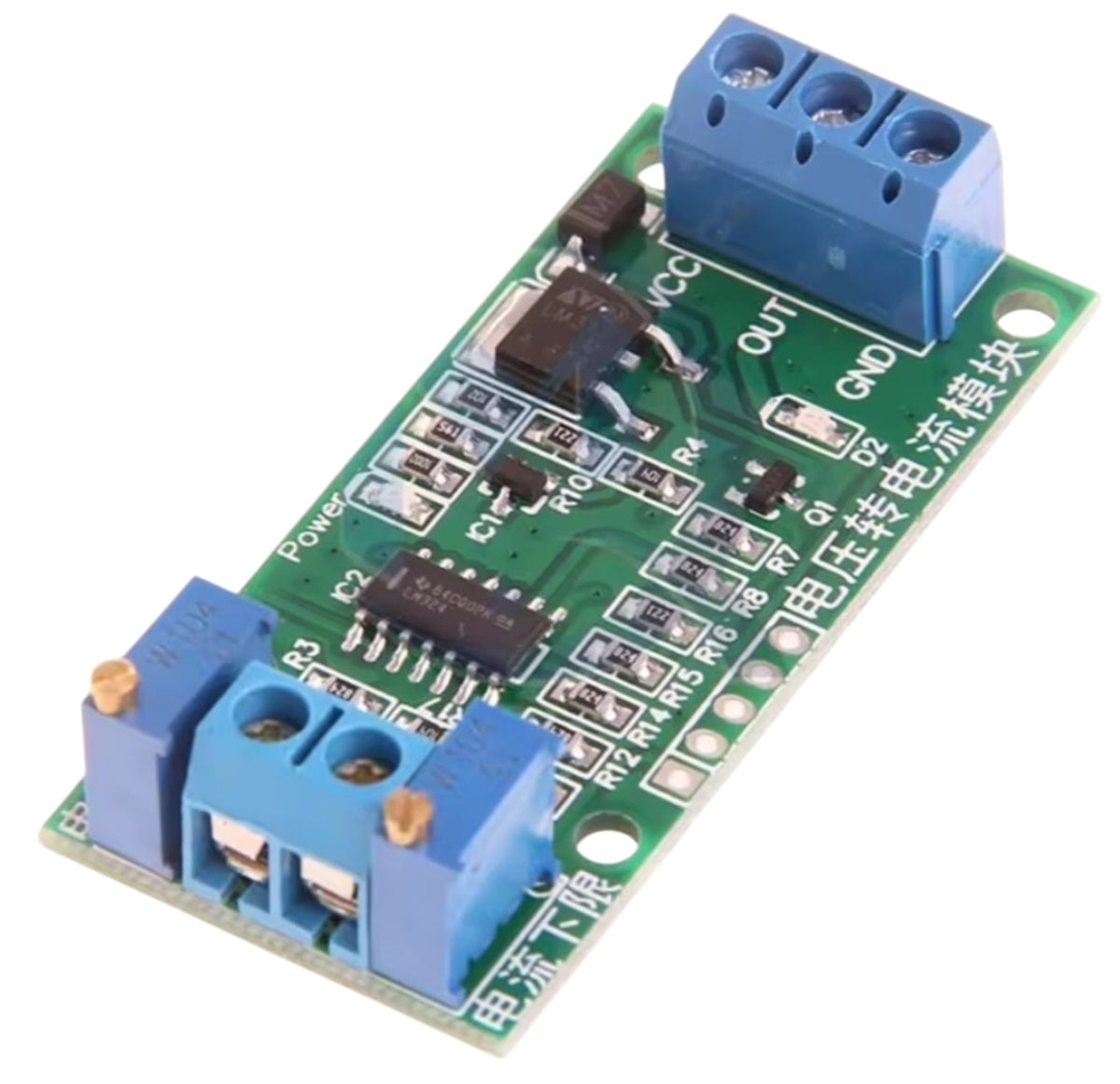

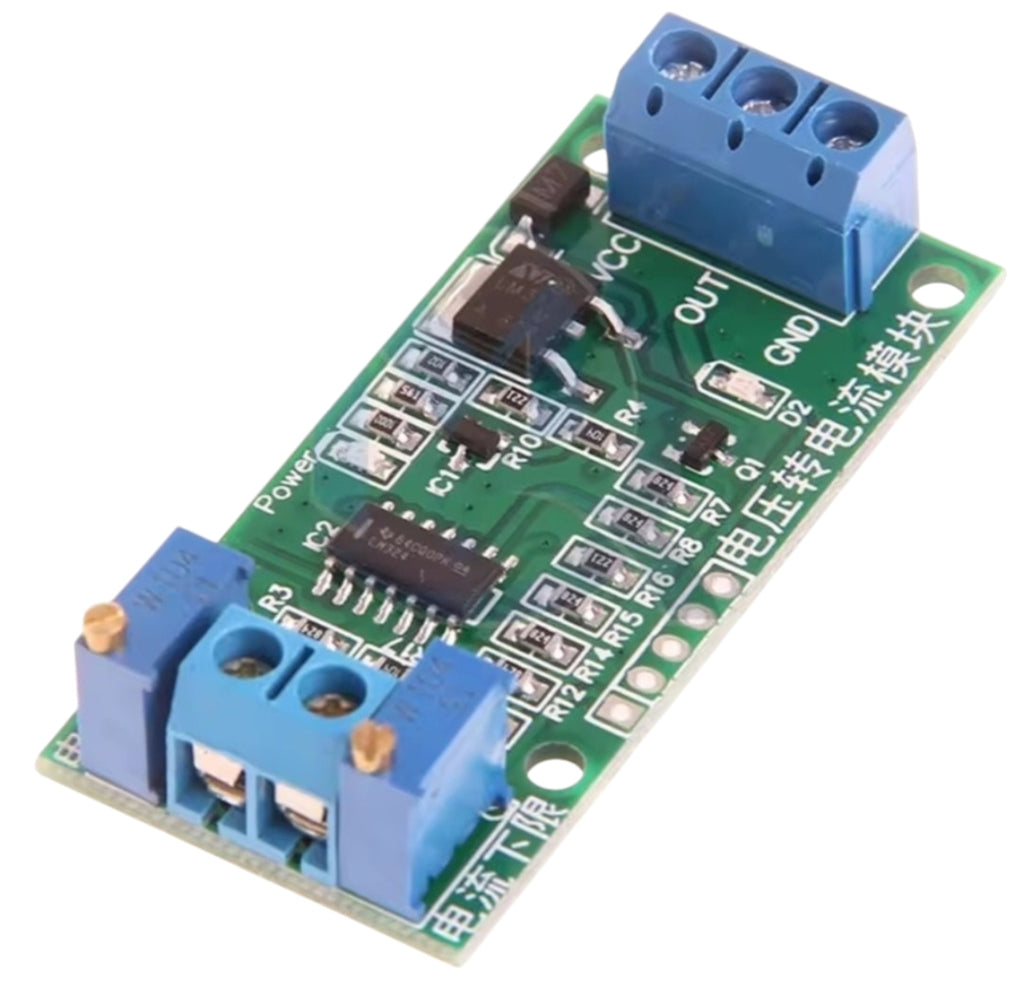

• Incluye un amplificador operacional que convierte una señal de entrada en voltaje a una señal de salida en corriente, además permite regular la corriente mínima y corriente máxima por medio de un par de potenciómetros. Usualmente la corriente mínima se regula a 0mA y la máxima a 20mA. Para utilizar el Conversor basta con conectar una fuente de alimentación a los terminales VCC y GND, el pin OUT generará la señal de salida en corriente proporcional al voltaje de entrada en los pines VIN+ y GND, los potenciómetros sirven para regular la corriente mínima(Potenciómetro al costado de GND) y máxima (Potenciómetro al costado de +VIN).

Caracteristicas:

• Voltaje de alimentación: 7 – 30 VDC

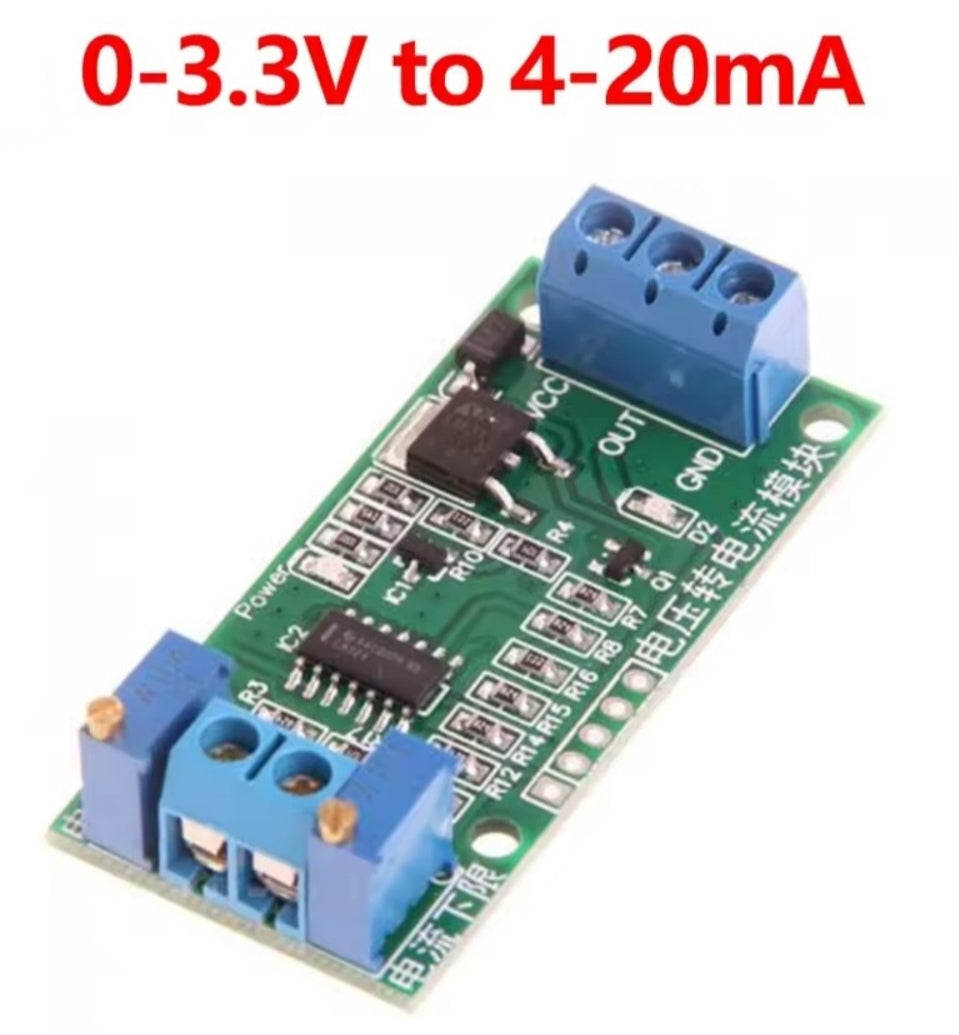

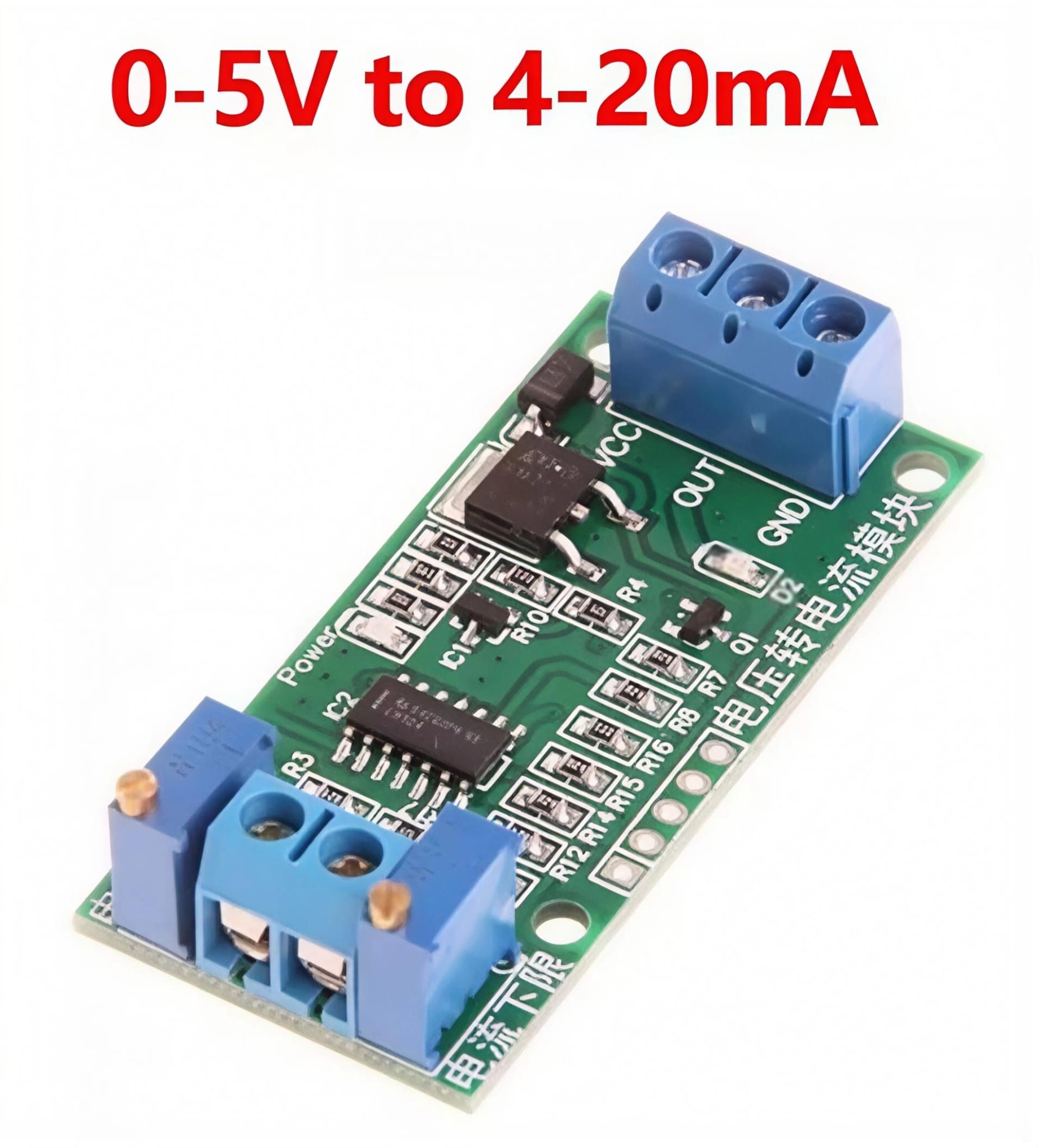

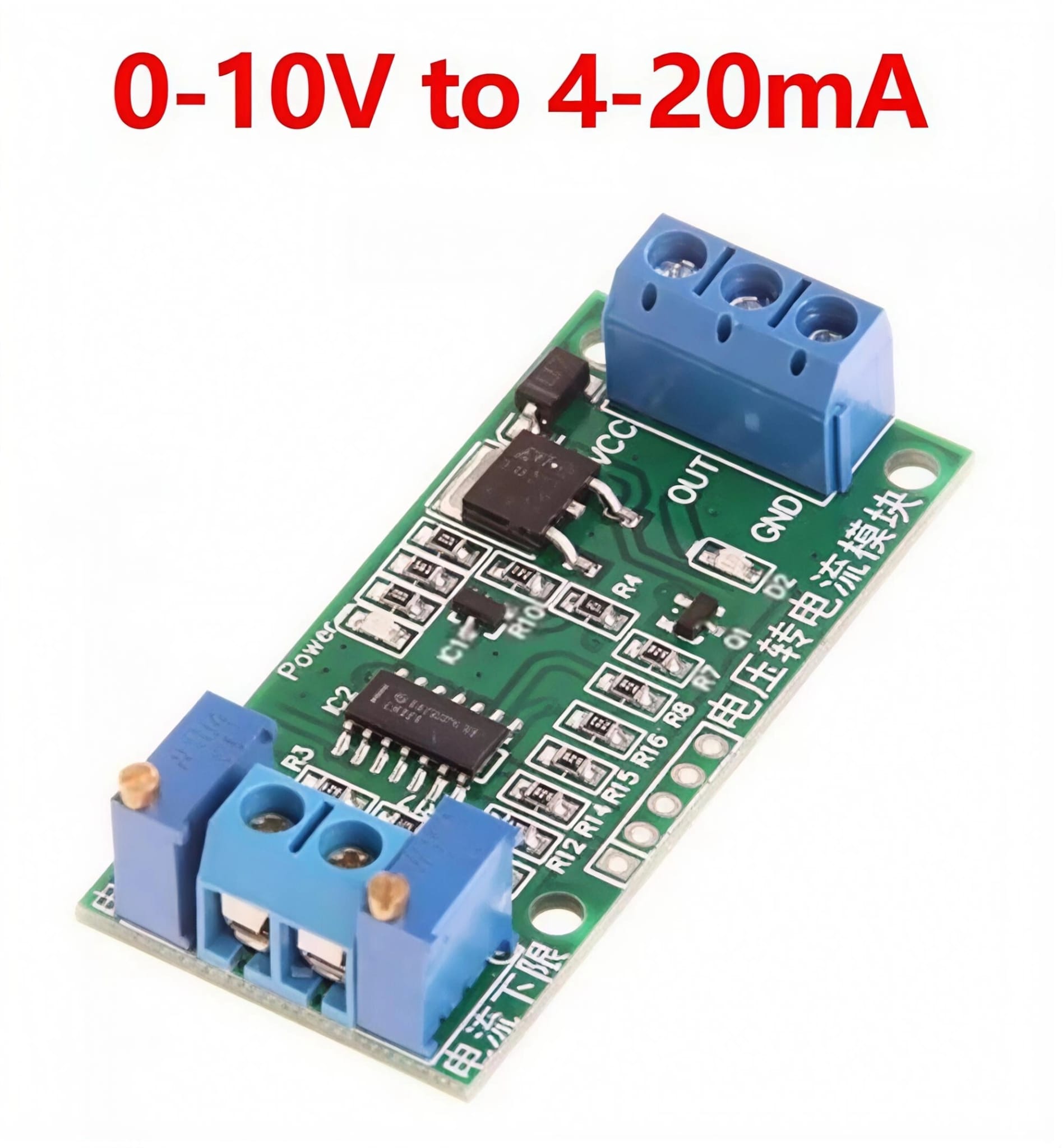

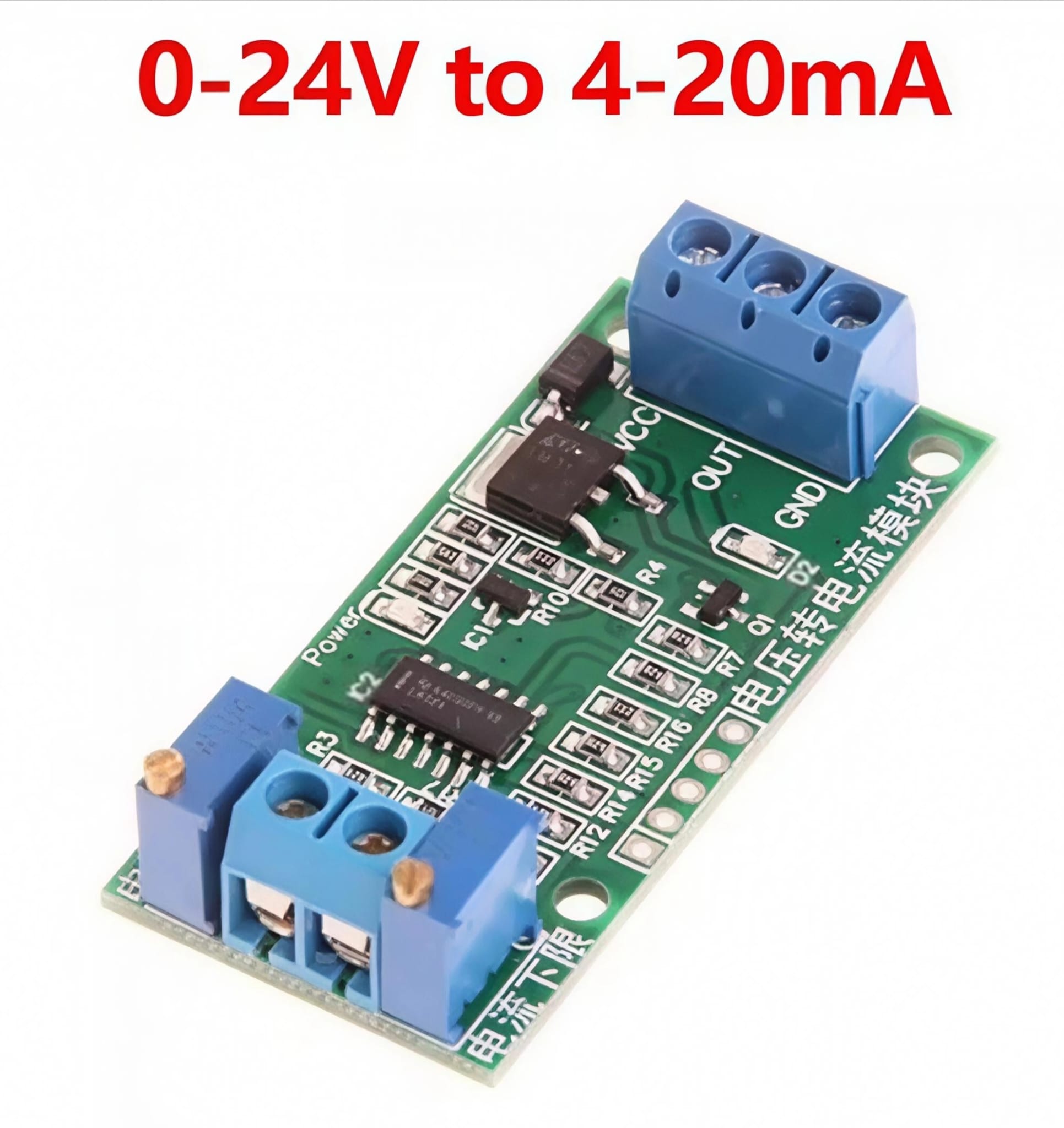

• Entrada – Voltaje rango: 0-3.3VDC/0-5VDC/0-10VDC/0-24VDC
• Salida – Corriente rango: 4-20 mA (proporcional al voltaje de entrada, límite max. y min. regulable)
• Regulador de voltaje LM317
• Amp operacional LM324
• Led indicador power
• Led indicador de conexión de salida de corriente
• Temperatura de funcionamiento: -10ºC a +60ºC
• Dimensiones: 55*26mm

Aplicacion:

• Conexion de sensores con salida en voltaje a equipos de control industrial como PLC.
